CAFL10D10
Chanan
| Miktar： | |
|---|---|
CAFL10D10 10x38mm gPV Silindirik Sigorta, 1000VDC, fotovoltaik (PV) sistemlerde kullanılmak üzere tasarlanmış özel bir sigortadır.

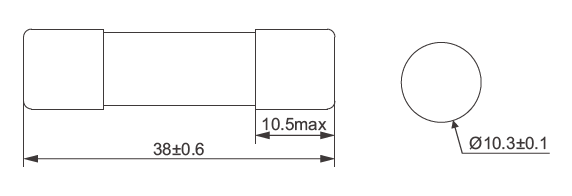

10x38mm: Bu, sigortanın fiziksel boyutunu ifade eder ve çapının 10 milimetre, uzunluğunun ise 38 milimetre olduğunu gösterir.Bu, silindirik kartuşlu sigortalar için standart bir boyuttur ve bu boyut için tasarlanmış çeşitli sigorta tutucuları ve klipslerle uyumluluğa olanak tanır.
gPV: 'gPV' sınıflandırması, sigortanın fotovoltaik (güneş enerjisi) uygulamalarda kullanılmak üzere tasarlandığını belirtir.'g', hem aşırı akım koruması hem de kısa devre koruması için uygun olan 'genel amaç' anlamına gelirken, 'PV' fotovoltaik sistemlere özel uygunluğunu ifade eder.
Silindirik Sigorta: Bu terim sigortanın şeklini tanımlayarak endüstriyel ve yenilenebilir enerji uygulamalarında yaygın olarak kullanılan silindirik kartuş tipi olduğunu belirtir.
1000VDC: Bu voltaj değeri, sigortanın 1000 VDC'ye kadar voltajlara sahip devreleri güvenli bir şekilde kesebileceğini belirtir.Özellikle birden fazla güneş paneli seri olarak bağlandığında yüksek DC voltaj üretebilen fotovoltaik sistemler için yüksek voltaj değeri önemlidir.
Kapasiteyi aşmak: Bir gPV sigortasının kesme kapasitesi önemli bir özelliktir.Sigortanın hasar görmeden veya ark parlaması riski olmadan güvenli bir şekilde kesebileceği maksimum arıza akımını gösterir.Bu sigorta 30kA kesme kapasitesi sağlar.
Anma akımı: Bu 10x38mm Solar PV Sigorta Bağlantısı, çeşitli Fotovoltaik (PV) uygulamalardaki özel gereksinimlerin karşılanmasına yardımcı olan 2A'den 32A'ya kadar birden fazla amper değerinde mevcuttur.
Bu sigortalar, güneş enerjisi kurulumlarındaki birleştirici kutularda ve invertörlerde koruma sağlamak ve sistemin güvenliğini ve uzun ömürlülüğünü sağlamak için yaygın olarak kullanılır.
| Modeli | Nominal akım (A) | Sigorta Tabanı Modeli | I²t (A² Sn) | Güç kaybı(W) | ||
| Ark öncesi | Tamamen temiz | 0,8 inç | 1,0 inç | |||
| CAFL10D1002 | 2 | CAF1-10(X)PV | 1.2 | 3.3 | 0.68 | 1.36 |
| CAFL10D1003 | 3 | 3.9 | 11 | 0.75 | 1.42 | |
| CAFL10D1004 | 4 | 10 | 27 | 0.94 | 1.58 | |
| CAFL10D1005 | 5 | 18 | 48 | 0.98 | 1.83 | |
| CAFL10D1006 | 6 | 31 | 89 | 1.10 | 1.84 | |
| CAFL10D1008 | 8 | 3.1 | 31 | 1.13 | 1.86 | |
| CAFL10D1010 | 10 | 7.2 | 68 | 1.21 | 2.08 | |
| CAFL10D1012 | 12 | 16 | 136 | 1.38 | 2.62 | |
| CAFL10D1015 | 15 | 24 | 215 | 1.67 | 2.95 | |
| CAFL10D1020 | 20 | 38 | 392 | 1.92 | 3.12 | |
| CAFL10D1025 | 25 | 71 | 508 | 2.10 | 3.46 | |
| CAFL10D1030 | 30 | 102 | 821 | 2.30 | 3.78 | |
| CAFL10D1032 | 32 | 264 | 1020 | 2.60 | 4.20 | |
