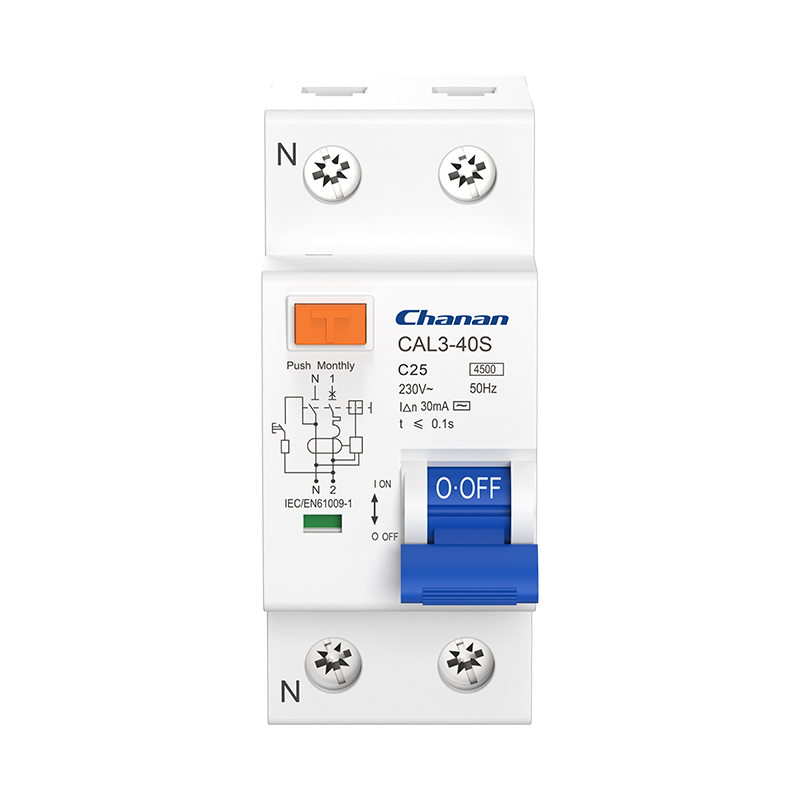

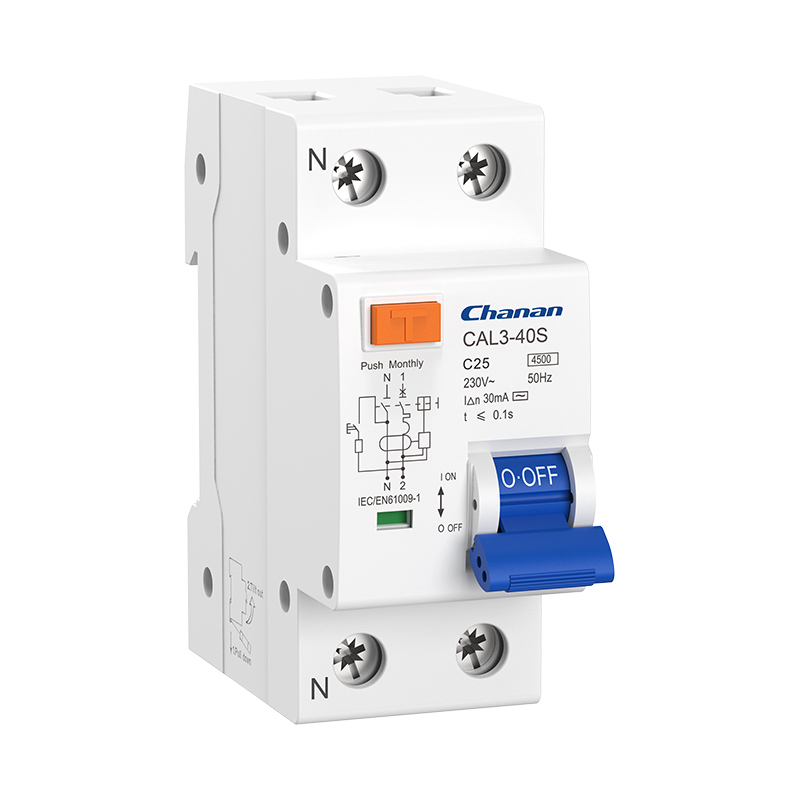

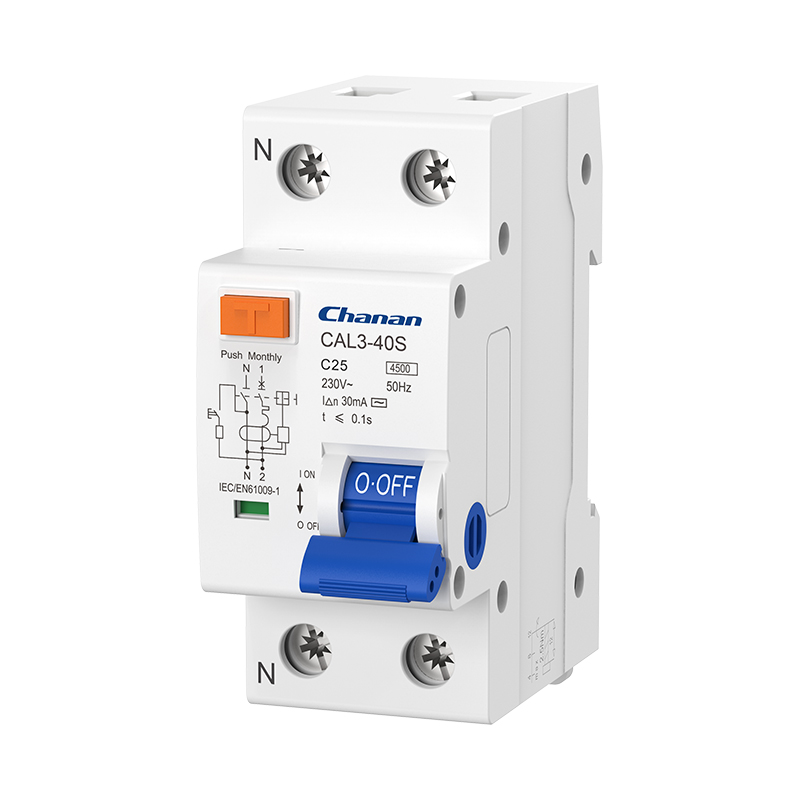

CAL3-40S
Chanan
| Miktar： | |
|---|---|
CAL3-40S öncelikle nominal voltajı 230 veya altında ve nominal çalışma akımı 40A veya altında olan AC 50Hz veya 60Hz elektrik sistemleri için kullanılır.Bu cihazın amacı, elektrik çarpması veya kaçak akımın belirtilen değeri aşması durumunda elektriği derhal kesmektir.Ek olarak bu RCBO, aşırı yük ve kısa devre korumasının yanı sıra normal koşullar altında sık olmayan hat değişimi de sağlayabilir.
RCBO'lar, çeşitli elektrik tehlikelerine ve ekipman hasarlarına karşı kapsamlı koruma sağlamak için modern elektrik kurulumlarında önemli bir bileşendir.
RCD ve MCB kombinasyonu: CAL3-40S RCBO, kaçak akım cihazları (RCD) ve minyatür devre kesicilerin (MCB) fonksiyonlarını birleştirerek toprak arıza akımlarına, aşırı yüke ve kısa devre akımlarına karşı koruma sağlar.
Kompakt tasarım: CAL3-40S RCBO, bir elektrik panosunda yalnızca iki modül genişliğinde olacak şekilde kompakt olacak şekilde tasarlanmıştır ve bu da onları çeşitli kurulum ortamlarına uygun hale getirir.
Çeşitli açma özellikleri: CAL3-40S RCBO, farklı uygulamalara ve gereksinimlere uyacak şekilde 4,5kA kısa devre kesme kapasiteleri ve açma özellikleri (B, C) ile mevcuttur.
Geniş hassasiyet seçenekleri yelpazesi: CAL3-40S RCBO, farklı türdeki elektrik tesisatları için uygun koruma sağlamak üzere çeşitli hassasiyet derecelerine sahiptir.
Rahatsız edici açmaların azaltılması: Gelişmiş RCBO'lar, geçici veya geçici elektrik koşullarından kaynaklanan istenmeyen açmaları en aza indirecek ve daha iyi sistem güvenilirliği sağlayacak şekilde tasarlanmıştır.

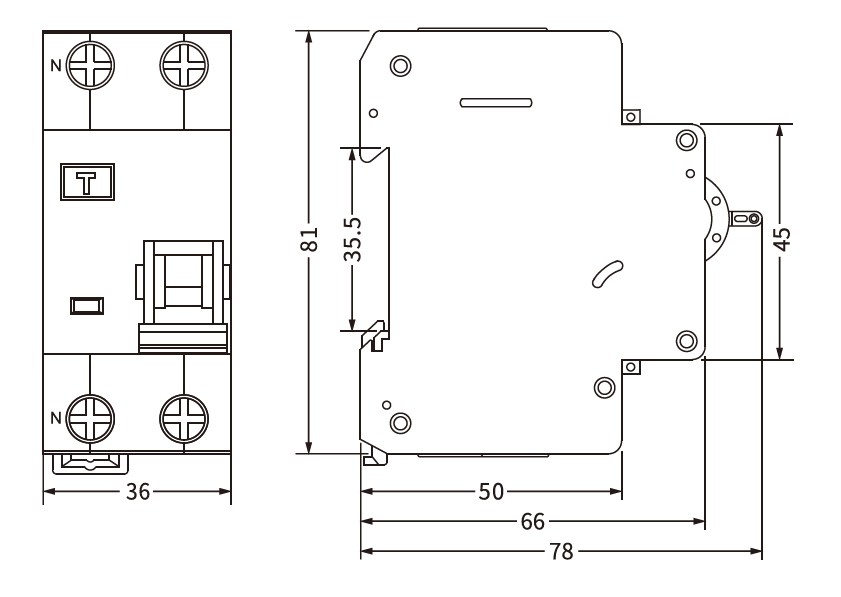

| Standart | IEC/EN61009-1 |
| Koruma | Toprak hatası, Aşırı akım ve kısa devre, Aşırı gerilim(seçilebilir) |
| Seyahat türü | Toprak hatası: Elektronik |
| Aşırı yük ve kısa devre:Termo-manyetik | |
| Koruma türü (elektrik kaçağı) | AC,A |
| Kutup sayısı | 1P+N 2 modül, N hattı bağlantısız |
| Nominal akımlar | 6,10,16,20,25,32,40A |
| Nominal hassasiyet akımları I△n | 10,30,100,300mA |
| I△n altında artık akım kapalı kalma süresi | ≤ 0,1s |
| Nominal artık yapma ve kırma kapasitesi(I△m) | 500A(In≤50A), 10In(In>50A) |
| Nominal gerilim Ue | 230/240V~ |
| Orantılı frekans | 50/60Hz |
| Nominal kırma kapasitesi | 4.500A |
| Standart voltajlı nominal darbe (1,5/50) Uimp | 4.000V |
| 1 dakika boyunca İnd. Frekansta dielektrik test voltajı | 2kV |
| Termal salınım karakteristiği | (1,13-1,45) x Giriş |
| Manyetik serbest bırakma karakteristiği | B:(3-5) x Giriş, C:(5-10) x Giriş |
| Elektrik ömrü | 4.000 Döngü |
| Mekanik ömür | 10.000 Döngü |
| Kontak konumu göstergesi | Evet |
| Koruma derecesi | IP20 |
| Ortam sıcaklığı | -25°C ila +40°C, Maksimum %95 nem |
| Terminal bağlantı türü | Kablo/Pin tipi bara |
| Kablo için maksimum terminal boyutu | 25mm² |
| Maksimum sıkma torku | 2,5 Nm |
| Kurulum | 35mm DIN rayına montaj |
| Bağlantı | Üstten |
RCBO'lar (Aşırı Akım Korumalı Kaçak Akım Devre Kesicileri), aşırı akıma (aşırı yük ve kısa devre) karşı koruma ile toprak kaçağı akımlarına karşı korumayı birleştirmenin gerekli olduğu çeşitli uygulama senaryolarında yaygın olarak kullanılır.
Konut inşaatları: RCBO'lar, bina sakinlerinin güvenliğini sağlamak ve ev aletlerini elektrik arızalarından kaynaklanan hasarlardan korumak için konut elektrik tesisatlarında yaygın olarak kullanılmaktadır.
Ticari binalar: Ofisler, mağazalar ve restoranlar gibi ticari ortamlarda RCBO'lar çalışanların, müşterilerin ve ekipmanların elektrik tehlikelerinden korunmasına yardımcı olur.
Endüstriyel ortamlar: RCBO'lar endüstriyel uygulamalarda işçileri korumak ve elektrik arızalarından kaynaklanan makine ve ekipmanlara zarar gelmesini önlemek için gereklidir.
Dış mekan kurulumları: Aydınlatma sistemleri gibi dış mekan elektrik tesisatlarında RCBO'lar toprak arızalarına ve aşırı akıma karşı koruma sağlayarak insanların ve ekipmanların güvenliğini sağlar.
SSS
| 1. RCBO türleri nelerdir? RCCB, kaçak akımla çalışan devre kesici olarak adlandırılan bir tür kaçak koruyucudur.Devredeki kaçak akımı tespit edebilir ve kaçak akım ayarlanan değeri aştığında RCCB kişisel güvenliği korumak için devreyi otomatik olarak keser. | |
| İşte birkaç yaygın RCBO türü: 2 kutuplu RCBO: tek fazlı devrelere uygundur. 4 kutuplu RCBO: daha iyi sızıntı koruması sağlayabilen üç fazlı devreler için uygundur. Tip A RCBO: Yerleşim alanları, hastaneler vb. insan vücudu için tehlikeli olan ortamlar için uygundur. AC tipi RCBO: aydınlatma, ev aletleri vb. gibi saf olmayan dirençli yüklerin olduğu ortamlar için uygundur. Tip F RCBO: Endüstriyel ekipman vb. ark hatası riskinin bulunduğu ortamlar için uygundur. | |
| 2. RCBO'nun çalışma prensibi nedir? | |
| RCBO, kaçak koruması ve aşırı yük/kısa devre korumasına sahip kombine bir devre kesicidir.RCBO'nun çalışma prensibi, devrede herhangi bir sızıntı tespit edildiğinde, insanları elektrik çarpması tehlikesinden korumak için devreyi derhal kesecek olmasıdır.Ayrıca devrede aşırı yük veya kısa devre olması durumunda RCBO da yangın gibi tehlikeleri önlemek için devreyi anında kesecektir.Bu nedenle RCBO, insanların can ve mal güvenliğini koruyabilecek çok önemli bir elektrikli ekipmandır. | |
| 3. RCBO ve RCD arasındaki fark nedir? | |
| Hem RCBO hem de RCD devre koruması için kullanılan cihazlardır ancak farklı şeyler yaparlar.RCD'nin tam adı artık akım eylem koruyucusudur.Esas olarak devrede sızıntı olup olmadığını tespit etmek için kullanılır.Sızıntı bulunduğunda kişisel güvenliği korumak için devreyi hızla keser.RCBO'ya aşırı yük korumalı kaçak akım devre kesici denir.Sadece sızıntıyı tespit etmekle kalmaz, aynı zamanda aşırı yük ve kısa devreyi de tespit edebilir ve bu sorunlar tespit edildiğinde elektrikli ekipmanın güvenliğini korumak için devreyi kesebilir.Bu nedenle RCBO, RCD'den daha kapsamlı koruma fonksiyonlarına sahiptir. | |
| 4. RCBO'nun nominal akımı ve nominal kaçak eylem süresi nasıl seçilir? | |
| Devre anma akımı: Devrenin aşırı yüklenmesi veya kısa devre durumunda güç kaynağı bağlantısının hızlı bir şekilde kesilmesini sağlamak için RCBO'nun anma akımı, devrenin anma akımıyla eşleşmelidir. Elektrikli ekipmanın tipi ve miktarı: Farklı tip ve miktarlardaki elektrikli ekipmanın devre üzerinde farklı yükleri vardır, bu nedenle gerçek duruma göre uygun RCBO nominal akımının seçilmesi gerekir. Sızıntı koruma gereksinimleri: Kaçak koruma gereksinimlerine göre RCBO'nun nominal sızıntı eylem süresini seçin.Genellikle nominal sızıntı eylem süresinin 100 ms veya 300 ms olarak seçilmesi önerilir. | |
| 5. RCBO hangi durumlarda kullanılmalıdır? | |
| RCBO (Aşırı Akım Korumalı Kaçak Akım Devre Kesici), akım aşırı yüklendiğinde veya sızıntı yaptığında devreyi otomatik olarak kesebilen bir elektriksel koruma cihazıdır.Bu nedenle RCBO'lar sıklıkla elektrikli ekipmanların ıslak ortamlarda kullanılması, topraklı elektrikli cihazların kullanılması gibi ek güvenlik korumasının gerekli olduğu durumlarda veya insanların korunması gereken yerlerde kullanılır.Ek olarak, RCBO'lar elektrik sistemlerinin güvenliğini ve güvenilirliğini sağlamak için konut, ticari ve endüstriyel tesislerde yaygın olarak kullanılmaktadır. |
