CAFL15D10
Chanan
| Miktar： | |
|---|---|
CAFL15D10 1500VDC gerilim değerine ve 50kA kısa devre akım değerine (SCCR) sahip 10x85mm gPV silindirik sigortalar, fotovoltaik sistemlerde kullanılmak üzere tasarlanmıştır.Bu sigortalar, güneş enerjisi uygulamalarında aşırı yüklere ve kısa devrelere karşı koruma sağlayacak şekilde tasarlanmış olup, elektrik kurulumunun emniyetini ve güvenilirliğini sağlar.

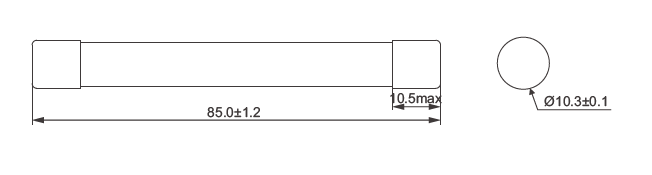

10x85mm: Bu, sigortanın fiziksel boyutunu ifade eder ve çapının 10 milimetre, uzunluğunun ise 85 milimetre olduğunu gösterir.
gPV: 'gPV' sınıflandırması, sigortanın fotovoltaik (güneş enerjisi) uygulamalarda kullanılmak üzere tasarlandığını belirtir.'g', hem aşırı akım koruması hem de kısa devre koruması için uygun olan 'genel amaç' anlamına gelirken, 'PV' fotovoltaik sistemlere özel uygunluğunu ifade eder.
Silindirik Sigorta: Bu, silindirik olan sigortanın şeklini açıklar.Bu form faktörü birçok sigorta türü için ortaktır ve sigortanın sigorta tutucularına veya klipslerine kolayca yerleştirilmesine olanak tanır.
1500VDC: Bu, sigortanın voltaj değeridir; bu, maksimum doğru akım (DC) voltajı 1500 volt olan devrelerde güvenle kullanılabileceği anlamına gelir.Bu yüksek voltaj değeri, PV sistemlerinde, özellikle de büyük ölçekli güneş enerjisi kurulumlarında tipiktir.
Kapasiteyi aşmak: Bir gPV sigortasının kesme kapasitesi önemli bir özelliktir.Sigortanın hasar görmeden veya ark parlaması riski olmadan güvenli bir şekilde kesebileceği maksimum arıza akımını gösterir.Bu sigorta 50kA kesme kapasitesi sağlar.
Anma akımı: Bu 10x85mm Solar PV Sigorta Bağlantısı, çeşitli Fotovoltaik (PV) uygulamalardaki özel gereksinimlerin karşılanmasına yardımcı olan 2A'den 35A'ya kadar birden fazla amper değerinde mevcuttur.
Bu tür sigortalar, elektrikli ekipmanlara zarar verebilecek veya yangın tehlikesi oluşturabilecek aşırı akıma karşı koruma sağladıkları için güneş enerjisi sistemlerinde önemli bileşenlerdir.İçlerinden akan akım nominal kapasitelerini aştığında devreyi 'patlatmak' veya açmak için özel olarak tasarlanmışlardır, böylece aşırı akımın sistemden geçmesini önlerler.Spesifikasyonlar, sigortanın modern güneş enerjisi kurulumlarındaki tipik yüksek voltaj uygulamaları için uygun olduğunu ve yüksek kesme derecesi, önemli arıza durumlarıyla başa çıkabilmesini sağlar.
| Modeli | Nominal akım (A) | Sigorta Tabanı Modeli | I²t (A² Sn) | Güç kaybı(W) | ||
| Ark öncesi | Toplam temiz | 0,8 inç | 1,0 inç | |||
| CAFL15D10L02 | 2 | CAF1-15(X)PV | 4 | 8 | 1.0 | 2.0 |
| CAFL15D10L03 | 3 | 6 | 11 | 1.1 | 2.1 | |
| CAFL15D10L04 | 4 | 8 | 14 | 1.2 | 2.2 | |
| CAFL15D10L05 | 5 | 11 | 22 | 1.4 | 2.4 | |
| CAFL15D10L06 | 6 | 15 | 30 | 1.5 | 1.6 | |
| CAFL15D1008 | 8 | 9 | 35 | 1.8 | 3.0 | |
| CAFL15D1010 | 10 | 10 | 98 | 2.2 | 3.5 | |
| CAFL15D1012 | 12 | 12 | 120 | 2.5 | 3.8 | |
| CAFL15D1015 | 15 | 14 | 170 | 3.0 | 4.8 | |
| CAFL15D1020 | 20 | 34 | 400 | 3.5 | 6.2 | |
| CAFL15D1025 | 25 | 65 | 550 | 4.0 | 7.2 | |
| CAFL15D1030 | 30 | 95 | 750 | 4.5 | 8.3 | |
| CAFL10D1032 | 32 | 116 | 792 | 4.8 | 8.9 | |
| CAFL15D10L35 | 35 | 143 | 980 | 5.0 | 9.3 | |
