CAFL15D14L
Chanan
| Miktar： | |
|---|---|
CAFL15D14L 14x85mm gPV silindirik sigortalar, 1500VDC voltaj değerine ve 30kA kısa devre akım değerine (SCCR) sahip, fotovoltaik sistemlerde kullanılmak üzere tasarlanmıştır.Bu sigortalar, güneş enerjisi uygulamalarında aşırı yüklere ve kısa devrelere karşı koruma sağlayacak şekilde tasarlanmış olup, elektrik kurulumunun emniyetini ve güvenilirliğini sağlar.
İşte teknik özelliklerin bir dökümü:

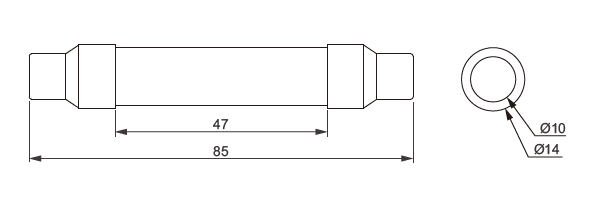

14x85mm: Bu, sigortanın fiziksel boyutlarını gösterir; burada 14 mm çap ve 85 mm uzunluktur.
gPV: Bu, 'genel Fotovoltaik' anlamına gelir. Bu, PV sistemlerindeki bileşenleri ters akım veya sistemdeki arızalar gibi koşullar nedeniyle oluşabilecek aşırı akımdan korumak için özel olarak tasarlanmış sigortalar için bir kategori tanımıdır.
1500VDC: Bu, sigortanın voltaj değeridir ve 1500 volta kadar doğru akım (DC) voltajında çalışan elektrik devrelerinde kullanılabileceğini belirtir.Bu yüksek voltaj değeri, PV dizisinin önemli bir DC voltajı ürettiği büyük güneş enerjisi kurulumları için tipiktir.
30kA: Bu, kesme kapasitesini veya sigortanın güvenli bir şekilde kesebileceği maksimum arıza akımını ifade eder.Bu durumda sigorta koruduğu sisteme zarar vermeden 30.000 ampere (30kA) kadar kesinti yapabilir.
Silindirik Sigorta: Bu, tüp benzeri bir yapı olan sigortanın şeklini açıklar.Silindirik sigortalar yaygın olarak kullanılır çünkü takılması ve değiştirilmesi kolaydır ve standart sigorta tutucularına veya klipslerine iyi uyum sağlarlar.
Özetle, 14x85mm gPV 1500VDC 30kA silindirik sigorta, aşırı akım oluşması durumunda devreyi keserek güneş enerjisi sistemlerini korumak, ekipmana gelebilecek olası hasarları veya yangın gibi tehlikeleri önlemek için tasarlanmış bir bileşendir.Fotovoltaik kurulumlara özel yüksek voltajlı DC uygulamalarını gerçekleştirmek üzere üretilmiştir.
| Modeli | Nominal akım (A) | Sigorta Tabanı Modeli | I²t (A² Sn) | Güç kaybı(W) | ||
| Ark öncesi | Toplam temiz | 0,8 inç | 1,0 inç | |||
| CAFL15D14L25 | CAF1-15(X)PV | 25 | 160 | 580 | 4.3 | 7.8 |
| CAFL15D14L30 | 30 | 230 | 780 | 5.0 | 9.2 | |
| CAFL15D14L32 | 32 | 250 | 1050 | 6.0 | 11 | |
| CAFL15D14L40 | 40 | 650 | 2640 | 8.2 | 15 | |
| CAFL15D14L45 | 45 | 900 | 3260 | 8.8 | 16 | |
| CAFL15D14L50 | 50 | 1065 | 3820 | 10.3 | 18.8 | |
