CAL9-40AFD
Chanan
| Miktar： | |
|---|---|
CAL9-40AFD, entegre RCBO'ya sahip, 6kA kesme kapasitesi sunan 1P+N ark hatası tespit cihazıdır.40A'e kadar nominal akıma ve 10, 30, 100 ve 300mA hassasiyet seçeneklerine sahiptir.Cihaz, LED ark hatası göstergesine sahiptir; LED standart çalışma modunda yeşil renkte görüntülenir (geçiş AÇIK konumunda) ve geçiş düğmesi KAPALI konumdayken veya bir arıza oluştuğunda kırmızı yanar.Ayrıca kaçak akım cihazının doğru çalıştığını doğrulamak için gri renkli bir test butonu içerir.36 mm'lik kompakt genişliğine rağmen ark hatalarına, aşırı yük kısa devrelerine ve toprak hatası akımlarına karşı kapsamlı koruma sağlar.
| Standart | IEC/EN61009-1, IEC62026 |
| Koruma | Ark Arızası Koruması, Aşırı Yük Koruması, Kısa Devre Koruması, Toprak Kaçağı Koruması |
| Seyahat türü | Toprak hatası: Elektronik |
| Aşırı yük ve kısa devre: Termo-manyetik | |
| Koruma türü (elektrik kaçağı) | AC, A |
| Kutup sayısı | 1P+N(Kutup N Açık/Kapalı olabilir) |
| Nominal gerilim (Ue) | 230/240V |
| Nominal akımlar (In) | 6,10,16,20,25,32,40A |
| Nominal izolasyon gerilimi (Ui) | 500V |
| Nominal hassasiyet akımları (I△n) | 10,30,100,300mA |
| I△n altında artık akım kapalı kalma süresi | ≤ 0,1s |
| Nominal artık yapma ve kırma kapasitesi (I△m) | 500A(In≤50A) |
| Orantılı frekans | 50/60Hz |
| Nominal kırma kapasitesi | 6.000A |
| Nominal darbe dayanım gerilimi (1,2/50) (Uimp) | 4.000V |
| 1 dakika boyunca İnd. Frekansta dielektrik test voltajı | 2kV |
| Termal salınım karakteristiği | (1,13-1,45) x Giriş |
| Manyetik serbest bırakma karakteristiği | B:(3-5) x Giriş, C:(5-10) x Giriş |
| Elektrik ömrü | 4.000 Döngü |
| Mekanik ömür | 10.000 Döngü |
| Kontak konumu göstergesi | Evet |
| Ark hatası göstergesi | Evet |
| Koruma derecesi | IP20 |
| Ortam sıcaklığı | -25°C ila +40°C, Maks.%95 nem |
| Terminal bağlantı türü | Kablo/Pin tipi bara |
| Kablo için maksimum terminal boyutu | 16 mm2 |
| Maksimum sıkma torku | 2,5 Nm |
| Kurulum | 35mm DIN rayına montaj |
| Bağlantı | Üstten |

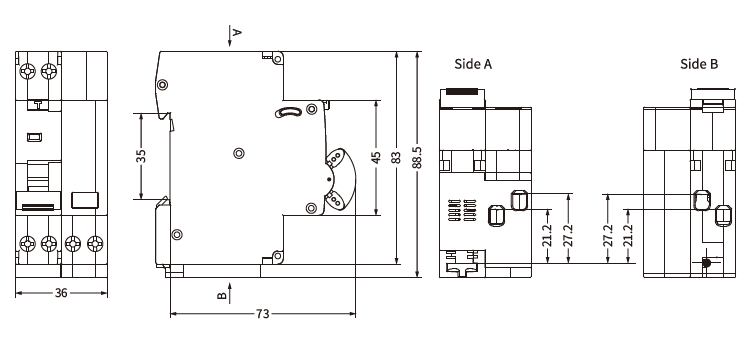

Ark hatası kesici olarak da bilinen Ark Arızası Tespit Cihazı (AFDD), bir devre içindeki elektrik arkı arızalarını özel olarak tanımlamak için tasarlanmış gelişmiş bir elektrik güvenlik cihazıdır.Bu ark hataları, iletkenler arasındaki hava boşluğundan istenmeyen elektrik akımı geçtiğinde meydana gelir ve potansiyel bir elektrik yangını riski oluşturur.AFDD, bu ark hatalarını tespit etme ve yangın tehlikelerini önlemek için devreyi derhal kesme kapasitesine sahiptir.Ark arızalarını tespit edip yanıt vererek, MCB'ler (Minyatür Devre Kesiciler) ve RCD'ler (Kaçak Akım Cihazları) gibi geleneksel aşırı akım koruma cihazlarının işlevlerini tamamlayarak, elektrik yangınlarına karşı ek bir koruma katmanı sağlar.AFDD'ler konut, ticari ve endüstriyel ortamlarda elektrik güvenliğini artırmak ve ark arızalarından kaynaklanan elektrik yangınları riskini etkili bir şekilde azaltmak üzere tasarlanmıştır.
CAL9-40AFD, entegre RCBO'ya sahip, 6kA kesme kapasitesi sunan 1P+N ark hatası tespit cihazıdır.40A'e kadar nominal akıma ve 10, 30, 100 ve 300mA hassasiyet seçeneklerine sahiptir.Cihaz, LED ark hatası göstergesine sahiptir; LED standart çalışma modunda yeşil renkte görüntülenir (geçiş AÇIK konumunda) ve geçiş düğmesi KAPALI konumdayken veya bir arıza oluştuğunda kırmızı yanar.Ayrıca kaçak akım cihazının doğru çalıştığını doğrulamak için gri renkli bir test butonu içerir.36 mm'lik kompakt genişliğine rağmen ark hatalarına, aşırı yük kısa devrelerine ve toprak hatası akımlarına karşı kapsamlı koruma sağlar.
| Standart | IEC/EN61009-1, IEC62026 |
| Koruma | Ark Arızası Koruması, Aşırı Yük Koruması, Kısa Devre Koruması, Toprak Kaçağı Koruması |
| Seyahat türü | Toprak hatası: Elektronik |
| Aşırı yük ve kısa devre: Termo-manyetik | |
| Koruma türü (elektrik kaçağı) | AC, A |
| Kutup sayısı | 1P+N(Kutup N Açık/Kapalı olabilir) |
| Nominal gerilim (Ue) | 230/240V |
| Nominal akımlar (In) | 6,10,16,20,25,32,40A |
| Nominal izolasyon gerilimi (Ui) | 500V |
| Nominal hassasiyet akımları (I△n) | 10,30,100,300mA |
| I△n altında artık akım kapalı kalma süresi | ≤ 0,1s |
| Nominal artık yapma ve kırma kapasitesi (I△m) | 500A(In≤50A) |
| Orantılı frekans | 50/60Hz |
| Nominal kırma kapasitesi | 6.000A |
| Nominal darbe dayanım gerilimi (1,2/50) (Uimp) | 4.000V |
| 1 dakika boyunca İnd. Frekansta dielektrik test voltajı | 2kV |
| Termal salınım karakteristiği | (1,13-1,45) x Giriş |
| Manyetik serbest bırakma karakteristiği | B:(3-5) x Giriş, C:(5-10) x Giriş |
| Elektrik ömrü | 4.000 Döngü |
| Mekanik ömür | 10.000 Döngü |
| Kontak konumu göstergesi | Evet |
| Ark hatası göstergesi | Evet |
| Koruma derecesi | IP20 |
| Ortam sıcaklığı | -25°C ila +40°C, Maks.%95 nem |
| Terminal bağlantı türü | Kablo/Pin tipi bara |
| Kablo için maksimum terminal boyutu | 16 mm2 |
| Maksimum sıkma torku | 2,5 Nm |
| Kurulum | 35mm DIN rayına montaj |
| Bağlantı | Üstten |
Ark hatası kesici olarak da bilinen Ark Arızası Tespit Cihazı (AFDD), bir devre içindeki elektrik arkı arızalarını özel olarak tanımlamak için tasarlanmış gelişmiş bir elektrik güvenlik cihazıdır.Bu ark hataları, iletkenler arasındaki hava boşluğundan istenmeyen elektrik akımı geçtiğinde meydana gelir ve potansiyel bir elektrik yangını riski oluşturur.AFDD, bu ark hatalarını tespit etme ve yangın tehlikelerini önlemek için devreyi derhal kesme kapasitesine sahiptir.Ark arızalarını tespit edip yanıt vererek, MCB'ler (Minyatür Devre Kesiciler) ve RCD'ler (Kaçak Akım Cihazları) gibi geleneksel aşırı akım koruma cihazlarının işlevlerini tamamlayarak, elektrik yangınlarına karşı ek bir koruma katmanı sağlar.AFDD'ler konut, ticari ve endüstriyel ortamlarda elektrik güvenliğini artırmak ve ark arızalarından kaynaklanan elektrik yangınları riskini etkili bir şekilde azaltmak üzere tasarlanmıştır.
