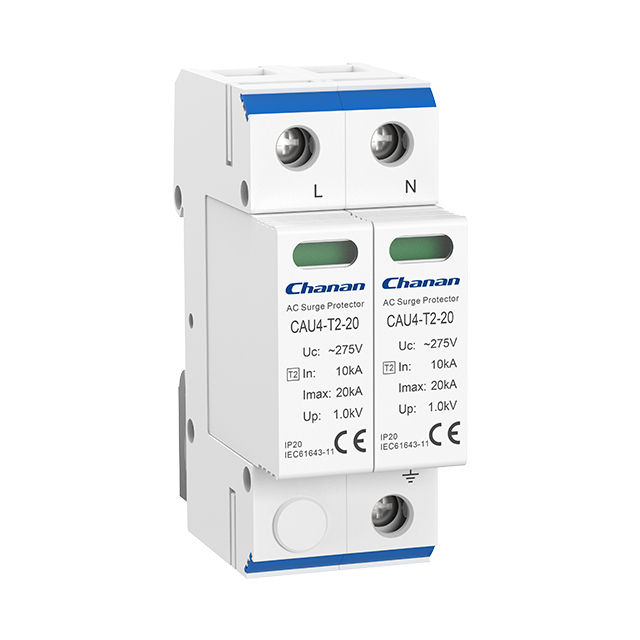

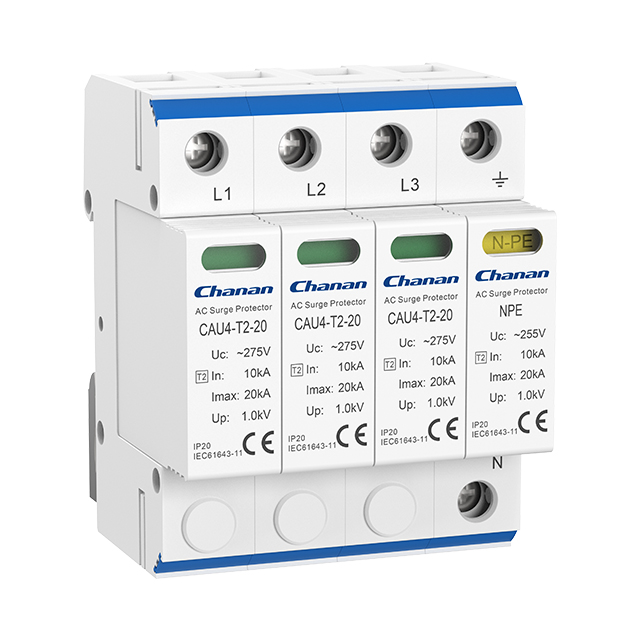

CAU4 Tip 2 AC Aşırı Gerilim Koruyucu, Imax 20kA, Sınıf II AC SPD

Standart: IEC/EN 61643-11
Kutup Sayısı: 1,2,3,4,1P+NPE,3P+NPE
Dalgalanma Değeri: Imax=20kA (8/20 µs)
IEC/EN Kategorisi: Tip 2/Sınıf II
Maks.sürekli çalışma voltajı: 275, 320, 385, 440V
Muhafaza: Takılabilir Tasarım

Model：
CAU5-T2-20
ürün markası：
Chanan

Kullanılabilirlik Durumu:

Miktar：



Sor

Ürün Açıklaması

CAU4-T2-20 ile Gelişmiş AC Güç Kaynağı Savunması

Maksimum 20kA deşarj kapasitesiyle tasarlanmış paha biçilmez bir varlık olan CAU4-T2-20 Tip 2 modüler Aşırı Gerilim Koruma Cihazı (SPD) ile tanışın.Bu SPD, düşük voltajlı AC güç kaynaklarına bağlı ekipmanın korunması için gereklidir ve geçici aşırı voltajlara karşı sağlam bir koruma sağlar.Bozulmalar ister yerel yıldırım çarpmalarından, ister endüktif veya kapasitif yüklerin karmaşık anahtarlamasından kaynaklansın, bu cihaz benzersiz bir koruma sağlayacak şekilde ayarlanmıştır.

Optimum Güvenlik Uyumluluğu için Yenilikçi Tasarım

CAU4-T2-20, SPD modüllerinin yanlış kullanımını önlemenin ve cihaz ve sistem güvenliğini sağlamanın ayrılmaz bir parçası olan, titizlikle tasarlanmış N-PE ve LN modüllerine sahiptir.IEC61643-11 standardının 7.3.1 bölümüne sıkı sıkıya bağlı kalarak hazırlanan cihazın tasarımı, olası arızaların ve tehlikeli senaryoların önlenmesine yardımcı olur.Örneğin, N-PE modülünün gaz deşarj tüpünün varistör içeren LN modülüne takılmasıyla ilişkili, yangın gibi önemli tehlikelere yol açabilecek bir hatanın önlenmesini sağlar.

Teknik parametreler

tablo 1

Kutup sayısı	1P	2P	3P	4P	1P+NPE	3P+NPE
Ağ sistemleri	TN-S, TN-C, TT(sadece LN)	TN-S	TN-C	TN-S	TT, TN-S
Koruma modu	L-PE, N-PE(yalnızcaTN-S), L-PEN, LN	L-PE, N-PE	L-KALEM	L-PE, N-PE	LN, N-PE
Koruyucu elemanlar	Yüksek Enerjili MOV				Yüksek Enerjili MOV ve GDT

Tablo 2

Maksimum sürekli çalışma voltajı (LN)	Uc	275V	320V	385V	440V
Maksimum sürekli çalışma voltajı (N-PE)	Uc	255V
Nominal deşarj akımı (8/20μs) (LN)/(N-PE)	In	10kA
Maksimum deşarj akımı (8/20μs) (LN)/(N-PE)	Imaks	20kA
Gerilim koruma seviyesi (LN)/(N-PE)	Yukarı	1.0kV/1.5kV	1.2kV/1.5kV	1.45kV/1.5kV	1.6kV/1.5kV
Gerilim koruma seviyesi 5kA	Yukarı	0.8kV	1.0kV	1.2kV	1.4kV
Tepki süresi (LN)/(N-PE)	tA	≤25ns/≤100ns
Çalışma sıcaklığı aralığı	Salı	-40°C ile +80°C arası
Maks.Yedek sigorta		125A gL/gG
Çalışma durumu/hata göstergesi		Yeşil/Kırmızı(LN),Sarı(N-PE)
Kesit alanı (Min.)/(Maks.)		4mm²/35mm²
Montaj		35 mm DIN Rayı, EN 60715
Muhafaza malzemesi		Termal Plastik UL94-V0
Koruma derecesi		IP20 (dahili)

Genel boyutları

Tip 2 AC Aşırı Gerilim Koruyucularının Çeşitli Uygulamaları

Ticari ve Konut Elektrik Altyapısının Korunması

Sağlam 20kA maksimum deşarj kapasitesine sahip Tip 2 AC aşırı gerilim koruyucular, hem ticari hem de konut sektörlerindeki elektrik tesisatlarının korunmasında vazgeçilmezdir.Cihazlara ve hassas elektronik cihazlara zarar verme potansiyeli olan dalgalanmaların durdurulmasını sağlamak için binaların servis panellerine uygulanırlar.Günlük işlevlerin omurgasını oluşturan elektronik cihazlarla dolu çağdaş yapılarda bunların varlığı kritik öneme sahiptir.

Modern Elektrik Standartlarına Uyumluluğun Sağlanması

Bu Tip 2 aşırı gerilim koruyucuların elektrik sistemlerine dahil edilmesi, önleyici bir tedbirden daha fazlasıdır;bu bir uyum stratejisidir.Kurulumları, genellikle konut birimlerinde aşırı gerilim korumasını zorunlu kılan Ulusal Elektrik Yasası (NEC) gibi sıkı elektrik yasalarıyla uyumludur.Bu hizalama, aşırı gerilim risklerini azaltmak ve tüm elektrik altyapısının güvenlik bütünlüğünü korumak açısından hayati öneme sahiptir.

Endüstriyel Operasyonların Güçlendirilmesi

Bu 20kA aşırı gerilim koruyucuların kullanımıyla endüstriyel ortamların dayanıklılığı artırılır.Kontrol sistemleri, gelişmiş makineler ve diğer hayati bileşenler, güç kalitesi bozukluklarının nüanslarından korunur.Sürekli çalışmanın çok önemli olduğu endüstriyel alanda bu cihazlar, arıza sürelerinin en aza indirilmesinde ve ekipman arızalarının önlenmesinde önemli bir rol oynamaktadır.

Yenilenebilir Enerji Tesisatlarının Güvenliğinin Sağlanması

Güneş fotovoltaik ve rüzgar enerjisi kurulumları gibi yenilenebilir enerji sistemleri de bu aşırı gerilim koruyucularının savunma özelliklerinden yararlanır.Genellikle atmosferik aktivite veya şebeke dalgalanmalarının tetiklediği geçici elektriksel olaylara karşı hassas olan invertörlerin ve kontrol sistemlerinin gerektiği gibi korunmasını sağlarlar.

Sonuç: Aşırı Gerilim Koruması için Evrensel Bir Çözüm

Temel olarak, 20kA maksimum deşarj kapasitesine sahip Tip 2 AC aşırı gerilim koruyucuları, çok çeşitli uygulamalarda kapsamlı aşırı gerilim koruması sağlar.Ev elektroniğinin bütünlüğünü korumaktan endüstriyel üretkenliği desteklemeye ve yenilenebilir enerji sistemlerini güvence altına almaya kadar bu SPD'ler, modern elektrik güvenliği ve düzenlemelere uyum açısından bir temel taşıdır.
