CAU5-T1+T2-7
Chanan
| Miktar： | |
|---|---|
CAU5-T1+T2-7, dolaylı ve düşük yoğunluklu doğrudan yıldırım çarpmalarına karşı koruma sağlamak üzere tasarlanmış bir Sınıf I+II Iimp 7kA AC Aşırı Gerilim Koruma Cihazları serisidir.Bu aşırı gerilim koruma cihazları (SPD'ler), yüksek enerjili Metal Oksit Varistörlerle donatılmıştır; hızlı tepki süresi ve hem Sınıf I hem de II korumaya uygun özellikler sağlar.Takılabilir parçalar içeren modüler tasarım, MOV'un yüksek yoğunluk veya sık sık aşırı gerilim zirveleri nedeniyle kullanım ömrünün sonuna ulaşması durumunda fonksiyon modüllerinin kolay ve hızlı bir şekilde değiştirilmesine olanak tanır.

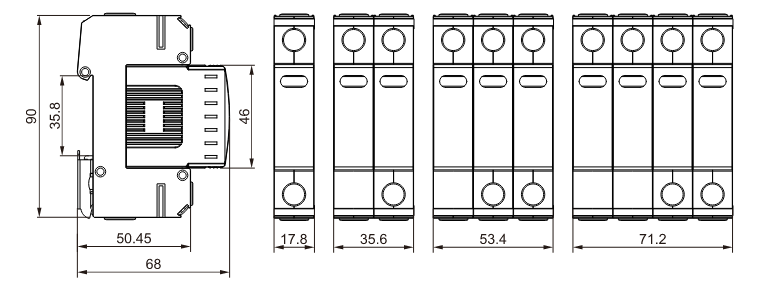

tablo 1
| Kutup sayısı | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Ağ sistemleri | TN-S, TN-C, TT(yalnızca LN) | TN-S | TN-C | TN-S | TT, TN-S | |
| Koruma modu | L-PE, N-PE(yalnızcaTN-S), L-PEN, LN | L-PE, N-PE | L-KALEM | L-PE, N-PE | LN, N-PE | |
| Koruyucu elemanlar | Yüksek Enerjili MOV | Yüksek Enerjili MOV ve GDT | ||||
Tablo 2
| Maksimum sürekli çalışma voltajı (LN) | Uc | 150V | 275V | 320V | 385V | 440V |
| Maksimum sürekli çalışma voltajı (N-PE) | Uc | 255V | ||||
| Darbe deşarj akımı (10/350μs) | topallama | 7kA | ||||
| Normal deşarj akımı (8/20μs) | In | 25kA | ||||
| Maksimum deşarj akımı (8/20μs) | Imaks | 50kA | ||||
| Gerilim koruma seviyesi (LN)/(N-PE) | Yukarı | 1.2kV/1.5kV | 1.4kV/1.5kV | 1.6kV/1.5kV | 1.8kV/1.5kV | 2.0kV/1.5kV |
| Gerilim koruma seviyesi 5kA | Yukarı | 1.0kV | 1.2kV | 1.4kV | 1.5kV | 1.6kV |
| Tepki süresi (LN)/(N-PE) | tA | ≤25ns/≤100ns | ||||
| Çalışma sıcaklığı aralığı | Salı | -40°C ile +80°C arası | ||||
| Maks.Yedek sigorta | 160A gL/gG | |||||
| Çalışma durumu/hata göstergesi | Yeşil/Kırmızı(LN),Sarı(N-PE) | |||||
| Kesit alanı (Min.)/(Maks.) | 4mm²/35mm² | |||||
| Montaj | 35 mm DIN Rayı, EN 60715 | |||||
| Muhafaza malzemesi | Termal Plastik UL94-V0 | |||||
| Koruma derecesi | IP20 (dahili) | |||||
7kA darbe deşarj akımına sahip Tip 1+2 AC aşırı gerilim koruyucuları, elektrik kurulumlarında kapsamlı aşırı gerilim koruması sunmak üzere tasarlanmıştır.Hem Tip 1 hem de Tip 2 aşırı gerilim koruyucularının özelliklerini birleştirerek çeşitli uygulamalarda kullanıma uygun hale getirirler:
Ana Dağıtım Sistemleri: Bu aşırı gerilim koruyucuları genellikle bir binanın elektrik sisteminin servis girişine, yani elektrik beslemesinin giriş noktasına kurulur.Bu kurulum, yıldırım düşmesi gibi dış kaynaklardan gelebilecek dalgalanmalara karşı koruma sağlar.
Ara Dağıtım Panoları: Ana dağıtım panosundan daha aşağı yönde olan devreler için ikinci bir koruma katmanı sağlamak üzere bir bina içindeki ara dağıtım panolarına da monte edilebilirler.
Yıldırım Çarpması Koruması: 7kA'ya kadar darbe deşarj akımlarını karşılama kapasiteleriyle bu cihazlar, doğrudan veya yakındaki yıldırım çarpmalarıyla ilişkili yüksek enerjiyi deşarj etme kapasitesine sahip olup, böylece elektrik altyapısını ve bağlı ekipmanları korur.
Endüstriyel Ayarlar: Ağır makineler veya dengesiz güç kaynağı nedeniyle aşırı gerilim riskinin daha yüksek olduğu endüstriyel ortamlarda, bu aşırı gerilim koruyucuları hassas elektronik ekipmanların korunması açısından çok önemlidir.
Ticari binalar: Ofisler, alışveriş merkezleri ve hastaneler gibi ticari ortamlarda, bilgisayarlara, sunuculara ve iletişim sistemlerine zarar verebilecek geçici aşırı gerilim nedeniyle iş operasyonlarının kesintiye uğramamasını sağlarlar.
Konut Uygulamaları: Hassas elektronik veya akıllı ev teknolojileri ile donatılmış evler için bu aşırı gerilim koruyucular, yıldırım veya elektrik şebekesi dalgalanmalarından kaynaklanan dalgalanmalardan kaynaklanan hasarları önleyerek gönül rahatlığı sağlar.
Yenilenebilir Enerji Sistemleri: Tip 1+2 aşırı gerilim koruyucular, fotovoltaik veya rüzgar enerjisi tesislerinde, yenilenebilir enerji sistemlerinin üzerine veya yakınına yıldırım düşmesi sonucu oluşabilecek dalgalanmalardan, invertörleri ve kontrol sistemlerini korumak için kullanılır.
Tip 1'in yüksek enerji işleme yeteneklerini Tip 2'nin hassas korumasıyla birleştiren, 7kA darbe deşarj derecesine sahip Tip 1+2 aşırı gerilim koruyucular, çeşitli AC güç kaynağı sistemlerinde kapsamlı aşırı gerilim koruması için çok yönlü ve sağlam bir çözüm sunar.
