CAU5-T1+T2-12
Chanan
| Miktar： | |
|---|---|

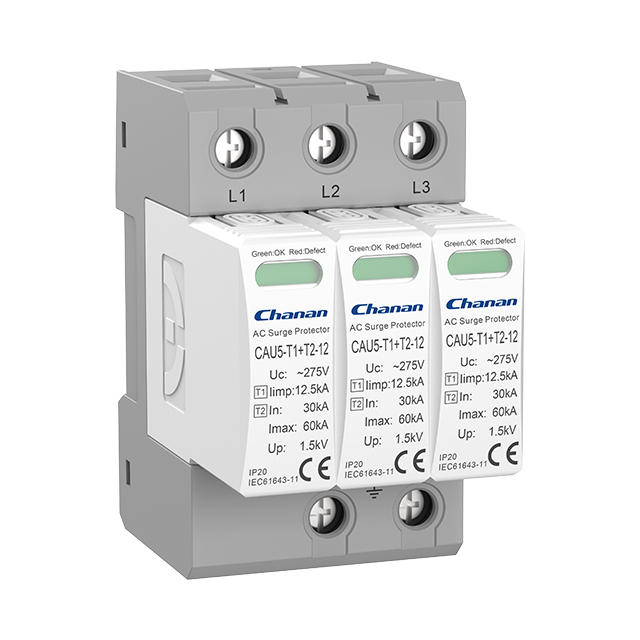

CAU5-T1+T2-12, bir Sınıf I+II Darbe deşarj akımı (Iimp) 12,5kA AC Aşırı Gerilim Koruyucu Cihaz serisidir.Dolaylı ve düşük yoğunluklu doğrudan yıldırım çarpmalarına karşı koruma sağlamak üzere özel olarak tasarlanmıştır.Bu SPD'ler, düşük tepki süresi ve hem Sınıf I hem de II korumaya uygun özellikler sağlayan yüksek enerjili Metal Oksit Varistörlerle donatılmıştır.
tablo 1
| Kutup sayısı | 1P | 2P | 3P | 4P | 1P+NPE | 3P+NPE |
| Ağ sistemleri | TN-S,TN-C,TT(sadece LN) | TN-S | TN-C | TN-S | TT,TN-S | |
| Koruma modu | L-PE,N-PE(yalnızcaTN-S), L-PEN,LN | L-PE,N-PE | L-KALEM | L-PE,N-PE | LN,N-PE | |
| Koruyucu elemanlar | Yüksek Enerjili MOV | Yüksek Enerjili MOV ve GDT | ||||
Tablo 2
| Maks.sürekli çalışma gerilimi | Uc(LN) | 150V | 275V | 320V | 385V |
| Uc(N-PE) | 255V | ||||
| Darbe deşarj akımı (10/350μs) | limp | 12.5kA | |||
| Normal deşarj akımı (8/20μs) | In | 30kA | |||
| Maksimum deşarj akımı (8/20μs) | Imaksimum | 60kA | |||
| Gerilim koruma seviyesi (LN)/(N-PE) | Up | 1.2kV/1.5kV | 1.5kV/1.5kV | 1.6kV/1.5kV | 1.8kV/1.5kV |
| Gerilim koruma seviyesi 5kA | ≤0,6kV | ≤1.0kV | ≤1,2kV | ≤1,3kV | |
| Tepki süresi (LN)/(N-PE) | tA | ≤25ns/≤100ns | |||
| Çalışma sıcaklığı aralığı | Salı | -40°C ile +80°C arası | |||
| Maks.yedek sigorta | 160A gL/gG | ||||
| Çalışma Durumu/Arıza Göstergesi | Yeşil/Kırmızı(LN),Sarı(N-PE) | ||||
| Kesit alanı (Min.)/(Maks.) | 4mm²/35mm² | ||||
| Montaj için | 35 mm Din rayı | ||||
| Kapalı malzeme | Termal Plastik UL94-V0 | ||||
| Koruma derecesi | IP20 (dahili) | ||||
12,5kA darbe deşarj akımına sahip Tip 1+2 AC aşırı gerilim koruyucuları, çeşitli uygulamalarda sağlam aşırı gerilim koruması için tasarlanmıştır.Yaygın olarak nasıl kullanıldıkları aşağıda açıklanmıştır:
Sanayi Siteleri: Bu aşırı gerilim koruyucuları, özellikle yıldırımdan korunma sistemleri veya örgülü kafes uygulamaları bulunan endüstriyel tesislerdeki servis girişlerini korumak için idealdir.Yüksek deşarj kapasiteleri, doğrudan yıldırım çarpmasıyla ilişkili önemli enerjiyi idare edebilmelerini sağlar ve böylece tesisin elektrik altyapısını ve hassas ekipmanlarını korur.
Zorlu Ortamlar: Bu aşırı gerilim koruyucularının tasarımı genellikle yüksek derecede sağlamlığa sahiptir ve bu da onları zorlu endüstriyel ortamlara uygun hale getirir.Yüksek şok değerlerine ve titreşim direncine dayanabilmeleri, ağır koşullar altında güvenilirliklerini garanti eder.
Bina Koruması: 12,5kA dereceli Tip 1+2 aşırı gerilim koruyucular, ticari ve konut binalarında ana dağıtım panolarını korumak için de kullanılır.Elektrik sistemine dış kaynaklardan girebilecek dalgalanmalara karşı birincil savunma görevi görürler.
Standartlara Uygunluk: Böyle bir aşırı gerilim koruyucunun takılması, yangın tehlikelerini ve ekipman hasarını önlemek için genellikle geçici aşırı gerilime karşı koruma gerektiren uluslararası ve ulusal güvenlik standartlarına uygunluğun sağlanmasına yardımcı olur.
Büyük Tesisler ve Kompleksler: Yüksek darbeli deşarj akımı kapasiteleri göz önüne alındığında, bu aşırı gerilim koruyucular, güç dalgalanmalarının potansiyel etkisinin önemli olabileceği hastaneler, veri merkezleri ve üretim tesisleri gibi büyük tesisler için özellikle uygundur.
Özetle, 12,5kA darbe deşarj akımı derecesine sahip Tip 1+2 aşırı gerilim koruyucu, hem doğrudan hem de dolaylı yıldırım çarpmasının yanı sıra diğer elektrik dalgalanması kaynaklarına karşı risk taşıyan ortamlarda önemli düzeyde koruma sağlar.Çok çeşitli endüstriyel, ticari ve konut uygulamalarında elektrik sistemlerinin bütünlüğünü korumada kritik bir bileşendirler.
