CAU5 Tip 2 AC Aşırı Gerilim Koruyucu, Imax 20kA, Sınıf II AC SPD

Standart: IEC/EN 61643-11
Kutup Sayısı:1,2,3,4,1P+NPE, 3P+NPE
Dalgalanma Değeri: Imax=20kA (8/20 µs)
IEC/EN Kategorisi: Tip 2/Sınıf II
Maks.sürekli çalışma voltajı: 150, 275, 320, 385, 440V
Muhafaza: Takılabilir Tasarım

Model：
CAU5-T2-20
ürün markası：
Chanan

Kullanılabilirlik Durumu:

Miktar：



Sor

Ürün Açıklaması

Tanım

Kapsamlı AC Güç Kaynağı Koruması

Kritik ekipmanlarınızı geçici aşırı gerilimlerden korumak için son teknoloji ürünü bir çözüm olan CAU5-T2-20 Tip 2 modüler Aşırı Gerilim Koruma Cihazı (SPD) ile tanışın.Bu temel sistem, yerel yıldırım darbelerinin neden olduğu öngörülemeyen geçici gerilim yapısına ve hem endüktif hem de kapasitif çeşitli elektrik yüklerinin anahtarlanmasına karşı güvenilir koruma sağlar.Alçak gerilim AC güç kaynaklarına bağlı cihazlar için rakipsiz güvenlik sunmak üzere özel olarak tasarlanmıştır.

Çok Yönlü ve Kullanıcı Dostu Kurulum

Her CAU5-T2-20 modeli, 1 ila 4 modül arasında değişen seçeneklerde mevcut olan esnek DIN rayına monteli bağlantı tabanlarıyla kolayca donatılmıştır.Bu, seçtiğiniz aşırı gerilim koruma modüllerinin basit tak ve çalıştır kurulumuna olanak tanır ve herhangi bir sorun yaşamadan özel koruma ihtiyaçlarınıza uyacak şekilde hızlı bir şekilde uyarlanabilecek kullanıcı dostu bir kurulum vaat eder.

Gelişmiş Nötr ve PE Hat Koruması

Koruyucu yeteneklerini daha da artıran SPD, 1P+NPE ve 3P+NPE kombine SPD sistemlerinin montajını kolaylaştıran NPE modülleri içerir.Bu konfigürasyonlar, nötr hatlar ve PE hat eşpotansiyel sistemleri arasındaki süreklilik için gelişmiş koruma sağlamada etkilidir.NPE modüllerinin eklenmesiyle CAU5-T2-20'nin aşırı gerilim korumasının etkinliği önemli ölçüde artırılarak en önemli yerde üst düzey savunma sağlanır.

Teknik parametreler

tablo 1

Kutup sayısı	1P	2P	3P	4P	1P+NPE	3P+NPE
Ağ sistemleri	TN-S, TN-C, TT(sadece LN)	TN-S	TN-C	TN-S	TT, TN-S
Koruma modu	L-PE, N-PE(yalnızcaTN-S), L-PEN, LN	L-PE, N-PE	L-KALEM	L-PE, N-PE	LN, N-PE
Koruyucu elemanlar	Yüksek Enerjili MOV				Yüksek Enerjili MOV ve GDT

Tablo 2

Maksimum sürekli çalışma voltajı (LN)	Uc	150V	275V	320V	385V	440V
Maksimum sürekli çalışma voltajı (N-PE)	Uc	255V
Nominal deşarj akımı (8/20μs) (LN)/(N-PE)	In	10kA
Maksimum deşarj akımı (8/20μs) (LN)/(N-PE)	Imaks	20kA
Gerilim koruma seviyesi (LN)/(N-PE)	Yukarı	0.8kV/1.5kV	1.0kV/1.5kV	1.2kV/1.5kV	1.45kV/1.5kV	1.6kV/1.5kV
Gerilim koruma seviyesi 5kA	Yukarı	0.5kV	0.8kV	1.0kV	1.2kV	1.4kV
Tepki süresi (LN)/(N-PE)	tA	≤25ns/≤100ns
Çalışma sıcaklığı aralığı	Salı	-40°C ile +80°C arası
Maks.Yedek sigorta		125A gL/gG
Çalışma durumu/hata göstergesi		Yeşil/Kırmızı(LN),Sarı(N-PE)
Kesit alanı (Min.)/(Maks.)		4mm²/35mm²
Montaj		35 mm DIN Rayı, EN 60715
Muhafaza malzemesi		Termal Plastik UL94-V0
Koruma derecesi		IP20 (dahili)

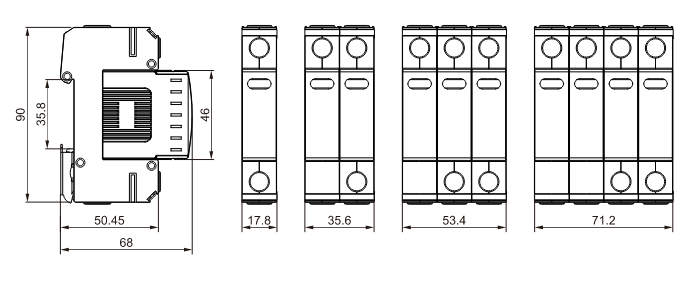

Genel boyutları

CAU5-T2-20kA-Boyut

Ürün Kullanımları

Maksimum 20kA deşarj akımına sahip Tip 2 AC aşırı gerilim koruyucuları, elektrik tesisatlarını dolaylı yıldırım çarpması veya elektrikli ekipmanın açılması gibi aşırı gerilimlerden korumak için tasarlanmıştır.Tipik olarak şu şekilde uygulanırlar:

Ticari ve Konut Elektrik Panoları: Bu aşırı gerilim koruyucuları, bağlı cihazlara ve hassas elektronik ekipmanlara zarar verebilecek aşırı gerilimlere karşı koruma sağlamak için ticari ve konut binalarının elektrik servis panellerine monte edilir.Günlük işlemler için çeşitli elektronik cihazlara ihtiyaç duyan modern binalar için önemli bir bileşendirler.
Elektrik Kodlarına Uygunluk: 20kA maksimum deşarj akımına sahip Tip 2 aşırı gerilim koruyucuların kurulumu, konut birimlerinin aşırı gerilime karşı koruma sağlamak ve elektrik şebekesinin güvenliğini sağlamak için aşırı gerilim koruması gerektirebilecek NEC (Ulusal Elektrik Yasası) gibi elektrik yasalarıyla uyumluluğun sağlanmasına yardımcı olabilir. sistem.
Endüstriyel Tesisler: Endüstriyel ortamlarda bu aşırı gerilim koruyucuları, güç kalitesi sorunlarına duyarlı kontrol sistemlerini, makineleri ve diğer kritik bileşenleri korur.Operasyonel sürekliliğin kritik olduğu ve ekipman arızasından kaynaklanan aksama sürelerinin en aza indirilmesi gereken tesislerde özellikle önemlidirler.
Yenilenebilir Enerji Sistemleri: Fotovoltaik (güneş) veya rüzgar enerjisi kurulumları için bu aşırı gerilim koruyucuları, invertörleri ve kontrol sistemlerini atmosferik koşullar veya şebeke anahtarlama olaylarından kaynaklanabilecek elektriksel geçici akımlardan korumak için kullanılır.

Özetle, maksimum 20kA deşarj akımına sahip Tip 2 AC aşırı gerilim koruyucular, konutlardan ticari ve endüstriyel ortamlara kadar geniş bir uygulama yelpazesinde aşırı gerilimlere karşı sağlam koruma sunarak hassas elektroniklerin korunmasını ve güvenlik standartlarına uygunluğu sağlar.
