CAU5-T2-40PV
Chanan
| Miktar： | |
|---|---|
CAU5-T2-40 PV SPD, fotovoltaik güç kaynağı sistemleri için tasarlanmış, maksimum DC1500V sürekli çalışma voltajını destekleme kapasitesine sahip, özel bir Sınıf II DC aşırı gerilim koruyucusudur.Bu üniteler, hem ortak hem de farklı koruma modları sunan, koruma gerektiren DC ağlarında paralel olarak kurulmalıdır.Optimum kapsama alanı için, özellikle harici ve uzun hat yönlendirmesi için, güneş paneli tarafını ve invertör/dönüştürücü tarafını kapsayacak şekilde bunların DC güç kaynağı hattının her iki ucuna kurulması önerilir.

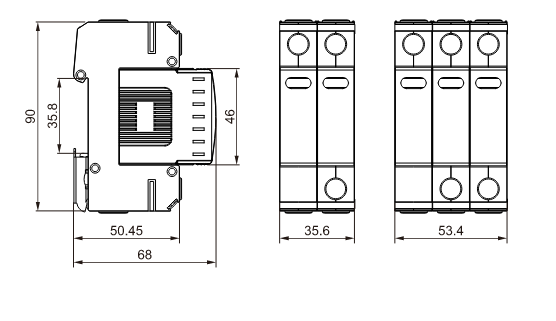

| Kutup sayısı | 2P(2Mod),3P(3Mod) | |||
| Kullanım Yeri | Dizi kutusu, İnvertör | |||
| Koruma modu | (DC+)-PE,(DC-)-PE,(DC+)-(DC-) | |||
| Koruyucu elemanlar | Yüksek Enerjili MOV | |||
| Maksimum sürekli çalışma DC voltajı | UCPV | 600V | 1000V | 1500V |
| Normal deşarj akımı (8/20μs) | In | 20kA | ||
| Toplam deşarj akımı (8/20μs) | IToplam | 40kA | ||
| Maksimum deşarj akımı (8/20μs) | Imaksimum | 40kA | ||
| Gerilim koruma seviyesi (2P) | Up | 2.6kV | 4.0kV | / |
| Gerilim koruma seviyesi (3P) | Up | / | 4.0kV | 5.2kV |
| Tepki Süresi | tA | ≤25ns | ||
| Çalışma sıcaklığı aralığı | Salı | -40°C ile +80°C arası | ||
| Çalışma durumu/hata göstergesi | Yeşil kırmızı | |||
| Kesit alanı (Min.)/(Maks.) | 4mm²/35mm² | |||
| Montaj | 35 mm DIN Rayı, EN 60715 | |||
| Muhafaza malzemesi | Termal Plastik UL94-V0 | |||
| Koruma derecesi | IP20 (dahili) | |||
Tip 2 DC fotovoltaik aşırı gerilim koruyucuları, fotovoltaik (PV) sistemleri dolaylı yıldırım çarpması ve diğer geçici elektriksel akım kaynaklarının neden olduğu dalgalanmalardan korumada kritik bileşenlerdir.Bu cihazlar, PV sistemlerde oluşabilecek aşırı gerilime karşı koruma sağlamak, güneş enerjisi üretiminde yer alan elektrikli ekipmanların güvenliğini ve uzun ömürlülüğünü sağlamak üzere tasarlanmıştır.Tipik olarak şu şekilde uygulanırlar:
PV Panel Koruması: Tip 2 aşırı gerilim koruyucuları, güneş panellerinin DC çıkış tarafına hem pozitif hem de negatif olarak monte edilir.Bunun amacı, güneş panellerini atmosferik koşullar veya elektrik şebekesindeki anahtarlama işlemleri nedeniyle meydana gelebilecek dalgalanmalardan korumaktır.
Birleştirici ve Yeniden Birleştirici Kutular: Birden fazla güneş panelinin bağlandığı tesisatlarda birleştirici ve rekombinatör kutularına aşırı gerilim koruması uygulanır.Bu kutular, invertöre beslenmeden önce çeşitli panellerden gelen çıkışı birleştirir ve bu nedenle aşırı gerilim koruması için kritik noktalardır.
İnvertör Koruması: Ev veya işyerlerinde kullanılmak üzere panellerden alınan DC enerjiyi AC güce dönüştüren invertör aynı zamanda Tip 2 aşırı gerilim koruyucularla da korunmaktadır.İnvertörler aşırı gerilime karşı hassas olduğundan ve değiştirilmesi pahalı olabileceğinden bu çok önemlidir.
Bina Tesisat Koruması: Tip 2 aşırı gerilim koruyucular, PV sisteminin ötesinde, kontrol ve iletişim ekipmanlarının yanı sıra bina tesisatındaki elektrik dalgalanmalarından etkilenebilecek cihazların korunmasına yardımcı olur.
İzleme Sistemlerine Entegrasyon: Bu Tip 2 aşırı gerilim koruyucuları isteğe bağlı uzaktan sinyal verme yetenekleriyle birlikte gelir.Bu, durumlarının kontrol edilebildiği ve bir arıza tespit edildiğinde bakımın proaktif olarak planlanabildiği merkezi izleme sistemlerine entegre edilmelerine olanak tanır.
Bu uygulamalar, elektrik dalgalanmalarının potansiyel olarak hasara neden olabileceği çeşitli noktalarda fotovoltaik sistemlerin operasyonel bütünlüğünü ve güvenliğini korumada Tip 2 aşırı gerilim koruyucularının önemini göstermektedir.
