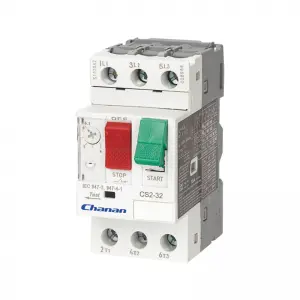

CS2 MOTOR KORUMA DEVRE KESİCİSİ

Motor koruyucusu (motor koruyucusu olarak da bilinir) motor, motor başlatma süresi, aşırı akım, borç akışı, kilitli rotor, faz, kısa devre, aşırı gerilim, düşük gerilim, elektrik kaçağı (toprak), üç için kapsamlı koruma işlevi görür. -faz dengesizliği, aşırı ısınma, yatak aşınması, rotor eksantrikliği, harici arıza, başlangıçtan itibaren çağrılar, zaman sınırı, alarm veya koruma cihazı

Model：
CS2

Kullanılabilirlik Durumu:

Miktar：



Sor

Ürün Açıklaması

Tanım

Elektrik değeri: AC690V, 32A, 80A;
Standart: IEC/EN 60947-2, IEC60947-4-1

Tip Tanımı

Motor Koruma Devre Kesici Çalışma Koşulları

Bir Motor Koruma Devre Kesicisini (MPCB) seçerken, optimum performansı ve uzun ömürlülüğü sağlamak için çalışacağı ortamı dikkate almak çok önemlidir.MPCB'lerimiz çeşitli koşullarda güvenilir performans gösterecek şekilde tasarlanmıştır:

Sıcaklık aralığı: Bu kesiciler -5°C ile +40°C arasında verim sağlar.Uzun vadeli etkinliği garanti etmek için 24 saatlik süre içindeki ortalama sıcaklık +35°C'yi aşmamalıdır.

Yükseklik Toleransı: Motor Devre Koruyucularımız (MPCB), 2000 m'ye kadar olan yüksekliklerde kusursuz şekilde çalışarak çeşitli kurulumlarda koruma sağlar.

Nem Düzenlemesi: Monte edildikleri ortamlarda en yüksek +40°C sıcaklıkta bağıl nem %50'yi geçmemelidir.Bununla birlikte, Motor Marş Koruyucusu +20°C daha soğuk bir ortamda %90'a kadar daha yüksek neme dayanabilir.

Kirlilik Derecesine Uyarlanabilirlik: Kirlilik derecesi III olan MPCB'lerimiz, orta düzeyde kir ve kirletici maddelere eğilimli endüstriyel ortamlarla başa çıkabilecek kadar sağlamdır.

Sürüm Sınıfı Özellikleri: CS2-32 ve CS2-80 modelleri için 10A açma derecesi sunarak devre kesicilerimizin çeşitli motor uygulamaları için Motor Koruma Devre Kesici boyutlandırma gereksinimlerini karşılamasını sağlar.

Operasyonel Derecelendirme: Sürekli çalışan sistemler için derecelendirilmiş olup, kesintisiz performans sağlamak üzere üretilmiştir.

Montaj Yönergeleri: En fazla stabilite için MPCB'lerimiz dikey düzlemden maksimum 5° eğimle kurulmalıdır.Güvenilir bir Motor Koruma Kontrol Cihazının garanti edilmesi için kurulum sahasının aşırı şok, darbe veya titreşimden arındırılmış olması gerekir.

Optimize edilmiş çalışma ve motor güvenliği, MPCB elektrik tasarımlarımızın temel taşlarıdır ve motor devresi koruma ihtiyaçlarınız için güvenilir bir çözüm sunar.

Teknik özellik

4.1 Koruma özelliği

Seri No.	Çoklu ayar akımı	Başlangıç durumu	Time		Beklenen sonuçlar	Ortam sıcaklığı
1	1.05	Soğuk durumu	t≥2h		Açmaz	+20°C±2°C
2	1.20	Isı durumu (testten hemen sonra.1)	t<2 saat		Açma	+20°C±2°C
3	1.50	Isı durumu (test.1'den hemen sonra)	Açma sınıf	10A t<2 dk	Açma	+20°C±2°C
				10 ton<4 dk
4	7.20	Soğuk durumu	Açma sınıf	10A 2s＜t≤10s	Açma	+20°C±2°C

Faz hatası koruması özellikler

Seri No.	Çoklu ayar akımı		Başlangıç durumu	Time	Beklenen sonuçlar	Ortam sıcaklığı
	Herhangi bir 2 faz	Diğer aşama
1	1.0	0.9	Soğuk durumu	t≥2h	Açmaz	+20°C±2°C
2	1.15	0	Isı durumu (test.1'den hemen sonra)	t <2 saat	Açma	+20°C±2°C

Sıcaklık telafisi özellikler

Seri No.	Çoklu ayar akımı	Başlangıç durumu	Time	Beklenen sonuçlar	Ortam sıcaklığı
1	1.0	Soğuk durumu	t≥2h	Açmaz	+40°C±2°C
2	1.2	Isı durumu (testten hemen sonra.1)	t<2 saat	Açma	+40°C±2°C
3	1.05	Soğuk durumu	t≥2h	Açmaz	-5°C±2°C
4	1.3	Isı durumu (testten hemen sonra.3)	t<2 saat	Açma	-5°C±2°C

Aşırı yük rölesinin modeli	Kod	Nominal akım (A)	Nominal nihai kısa devre kesme kapasitesi Icu(kA)			Nominal servis kısa devre kesme kapasitesi Ics(kA)			Üç fazlı motorun standart nominal gücü (kW)
			230/240V	400/415V	660/690V	230/240V	400/415V	660/690V	230/240V	400/415V	660/690V
CS2-32	3201	0,1~0,16	100	100	100	100	100	100	-	-	-
	3202	0,16~0,25	100	100	100	100	100	100	-	-	-
	3203	0,25~0,4	100	100	100	100	100	100	-	-	-
	3204	0,4~0,63	100	100	100	100	100	100	-	-	0.37
	3205	0,63~1	100	100	100	100	100	100	-	-	0.55
	3206	1~1.6	100	100	100	100	100	100	-	-	1.1
	3207	1.6~2.5	100	100	3	100	100	2.25	0.37	0.75	1.5
	3208	2,5~4	100	100	3	100	100	2.25	0.75	1.5	3
	3210	4~6.3	100	100	3	100	100	2.25	1.1	2.2	4
	3214	6~10	100	100	3	100	100	2.25	2.2	4	7.5
	3216	9~14	100	15	3	100	7.5	2.25	3	5.5	9
	3220	13~18	100	15	3	100	7.5	2.25	4	9	11
	3221	17~23	50	15	3	50	6	2.25	5.5	11	15
	3222	20~25	50	15	3	50	6	2.25	5.5	11	18.5
	3232	24~32	50	15	3	50	6	2.25	7.5	12.5	22
CS2-80	8025	16~25	-	15	-	-	7.5	-	5.5	11	-
	8040	25~40	-	15	-	-	7.5	-	11	22	-
	8063	40~63	-	15	-	-	7.5	-	15	33	-
	8080	56~80	-	15	-	-	7.5	-	22	45	-
