NH4
Chanan
| Miktar： | |
|---|---|
NH4 sigorta bağlantıları, NH sigorta sisteminin önemli bir bileşenidir ve NH00'dan (en küçük) NH4'e kadar NH sigorta serisi içindeki en büyük boyut konumunu belirten '4' ile ayırt edilir.
NH4 sigorta bağlantısının temel özellikleri:

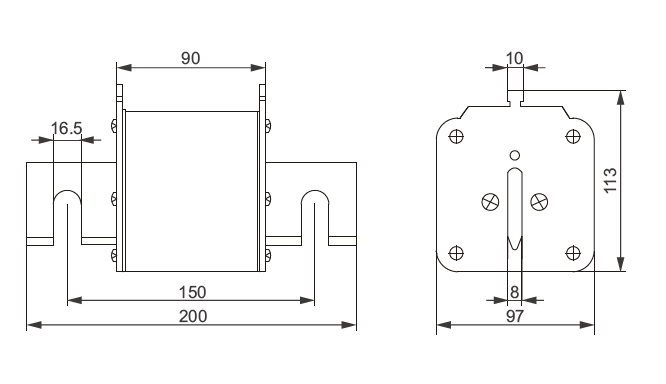

Fiziksel boyut: '4' sigortanın standartlaştırılmış boyutlarını belirtir ve ilgili sigorta tabanlarına veya şalt cihazına sığmasını sağlar.
Elektriksel Değerler: NH4 sigorta bağlantıları, işleyebilecekleri maksimum parametreleri temsil eden belirli voltaj ve akım değerlerine sahiptir.Bu değerler, sigortanın normal koşullar altında belirlenmiş bir akımı taşıyabilmesini ve arıza koşullarında akımı kesebilmesini sağlar.
Koruma Fonksiyonu: NH4 sigorta bağlantıları, elektrik devrelerini genellikle aşırı yük veya kısa devrelerin neden olduğu aşırı akımdan korumak için tasarlanmıştır.Aşırı akım olayı meydana geldiğinde, sigorta bağlantısının eriyebilir elemanı eriyerek devreyi açar ve diğer bileşenlere gelebilecek potansiyel hasarı veya yangın riskini önler.
Tasarım: NH4 sigortalar tipik olarak her iki ucunda da kontak bıçakları bulunan bıçak uçlu bir tasarıma sahiptir ve sigorta tabanlarına veya bağlantı kesme anahtarlarına kolayca takılıp çıkarılmasına olanak tanır.
Uygulamalar: NH4 sigortalar, büyük boyutları ve yüksek kapasiteleri nedeniyle, büyük motorlar ve transformatörler gibi yüksek güçlü ekipmanlar için sağlam aşırı akım koruması gerektiren endüstriyel ve ticari elektrik tesisatlarında yaygın olarak kullanılır.
Standardizasyon: Uluslararası Elektroteknik Komisyonu (IEC) standartlarına göre üretilen NH4 sigorta bağlantıları, dünya çapındaki farklı üreticiler ve uygulamalar arasında uyumluluk ve güvenlik sağlar.
Tanılama: NH4 sigorta bağlantıları, nominal akımları ve kesme kapasiteleriyle açıkça işaretlenmiştir; bu, belirli elektrik uygulamaları için doğru sigortanın seçimini kolaylaştırır.
NH4 sigorta bağlantıları, ağır hizmet tipi endüstriyel ortamlarda elektrik güvenliğinin sağlanmasında kritik bir rol oynayarak sistem bütünlüğünü korumak ve hasarı önlemek için güvenilir aşırı akım koruması sağlar.
| Modeli | Eşdeğer modeller | Nominal akım (A) | Nominal gerilim (V) | I²t (Amper² saniye) | Güç kaybı (W) | |
| Ark öncesi | I1 500V'de 120kA | |||||
| NH4-500A | RT16-4 NT4 RT20-4 RO39 3NA3 | 500 | 500 690 | 800000 | 3850000 | 37 |
| NH4-630A | 630 | 880000 | 4100000 | 48 | ||
| NH4-800A | 800 | 1500000 | 6480000 | 68 | ||
| NH4-1000A | 1000 | 4800000 | 13000000 | 80 | ||
| NH4-1250A | 1250 | 7000000 | 18000000 | 108 | ||
